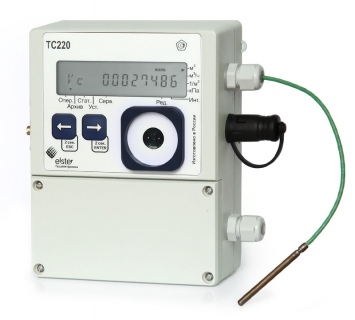

Электронный температурный корректор объема газа ТС220

Производство: Россия, ООО «ЭЛЬСТЕР Газэлектроника» г. Арзамас

korrektor-obema-gaza-ts220            Задать вопросы и заказать можно по:

  Эл.почте: apribor76@mail.ru

 сот.тел. 89108900115 Андрей

Viber,  WhatsApp

 тел/факс+7 (83147) 73655

 Руководства по эксплуатации

Свидетельства об утверждении

типа СИ (Россия)

Сертификаты соответствия и

разрешения на применение

Сертификаты об утверждении типа

СИ в странах СНГ

СМК ISO 9001:2015

 Купить   корректор объема газа ТС220  цена - 28000 РУБ С НДС (доп.СКИДКИ  ПРИ ЗАКАЗЕ) apribor76@mail.ru

Корректор ТС220 входит в состав комплекса СГ-ТК-Р (RVG,RABO)

Корректор ТС220 входит в состав комплекса СГ-ТК-Т (TRZ, СГ 16МТ)

Корректор ТС220 входит в состав комплекса СГ-ТК-Д (ВК)

При заказе ТС220 нужно уточнять на какой счетчик будет установлен:



  • КМЧ СГ-ТК-Д  для установки на счетчик газа типа ВК
  • КМЧ  СГ-ТК-Р, СГ-ТК-Т для установки на счетчик газа типа RVG; RABO; TRZ;  СГ

__________________________________________________________________________________________________________________

Поверка и ремонт Корректора объема газа ТС220

 Интервал между поверками   5 лет

 ООО «ГазТеплоСтрой»   делает периодическую поверку, сервисный ремонт любой сложности корректора объема газа ТС220 исключительно в лабораторных условиях с соблюдением всех установленных норм и правил, наши специалисты проконсультируют по техническим и ценовым вопросам.

_______________________________________________________________________________________________________________________

Назначение

Корректор объема газа ТС220 предназначен для приведения рабочего объема газа, прошедшего через счетчик, к стандартным условиям (давление газа — 760 мм. рт.ст., температура газа +20°С) путем вычисления коэффициента коррекции с использованием измеренного значения температуры газа, подстановочных значений давления и коэффициента сжимаемости газа. Является продолжением и развитием корректоров серии ТС.

______________________________________________________________________________________________________________________

Электропитание:

  • От одного литиевого элемента питания  ls 33600 со сроком службы не менее 5 лет
  • Возможность подключения внешнего источника питания постоянного тока +5...9В
________________________________________________________________________________________________________________________
С помощью блоков питания и коммуникационных модулей МТЭК-03 (БПЭК-03, БПЭК-03/Т, БПЭК-04/ТС) может быть организована система дистанционного сбора данных с корректоров ТС220. Для этого используются:
  • Модуль телеметрии МТЭК-03
  • БПЭК-04/Ех  автономный модуль телеметрии для корректоров ЕК270, ЕК280, ЕК290, ТС220; барьер искрозащиты, встроенный GSM/GPRS модем с  автономным питанием от внутренних батарей, может устанавливаться во взрывоопасной зоне (внутри шкафных и блочных пунктов учета и редуцирования газа)
  • БПЭК-03 модуль телеметрии с функцией источника питания  и барьером искрозащиты для интерфейса корректора ТС215, ТС220 для связи с компьютером и модемом.
  • БПЭК-03/Т модуль телеметрии с функцией источника питания для корректоров ТС215, ТС220, барьер искрозащиты, встроенный GSM/GPRS-модем.
  • БПЭК-04/TC автономный модуль телеметрии для корректора ТС220, барьер искрозащиты, встроенный GSM/GPRS-модем с питанием от внутренних батарей.
  • ПК "СОДЭК  ТС" Программный комплекс для  сбора  и   обработки  информации  с  электронных  корректоров,Локальный (опто-порт,  кабель-адаптер) и дистанционный (модемы телефонных линий и сеть GSM) сбор архивных данных корректоров.
  • Кабель БПЭК-03  для подключения БПЭК-03, БПЭК-03/Ш, БПЭК-03/ТШ к электронным корректорам ТС215, ТС220
  • Кабель БПЭК-04 для подключения БПЭК-04/ТС к электронному корректору ТС220, БПЭК-04/ЕК, БПЭК-04/Ех к электронным корректорам ЕК260, ЕК270, ЕК280, ЕК290
  • Программный комплекс «СОДЭК® Стандарт™» — предназначенный для сбора данных с небольшого количества ТС220 в интерактивном режиме при непосредственном подключении или дистанционно (в том числе по GSM каналу).
  • Программно-технический комплекс «СОДЭК® Экстра™» — предназначенный для сбора данных с большого количества корректоров ТС220 и ЕК270 в автоматическом режиме при непосредственном подключении или дистанционно (в том числе по GSM / GPRS каналам).
____________________________________________________________________________________________________________________________
Дополнительное оборудование:
  • Кабель-адаптер КА/О, КА/О-USB
_______________________________________________________________________________________________________________________________
Отличительные особенности



  • Формирование архива объемом более 2300 записей с интервалом час, день или месяц;
  • Архивирование значений параметров расхода газа (стандартный Vс и рабочий V объемы газа, давление Р, температура Т, коэффициент коррекции С, статусная информация), необходимых для коммерческого учета;
  • Просмотр архива на дисплее корректора;
  • Сигнализация о нештатных ситуациях (несанкционированное вмешательство, нарушение границ измеряемых параметров и т. п.);
  • 2-х кнопочная клавиатура для удобной навигации по спискам меню;
  • Оптический интерфейс, не требующий коммутации проводов;
  • Проводной последовательный интерфейс RS232/RS485;
  • Протокол передачи данных в соответствии с международным стандартом ГОСТ Р МЭК 61107;
  • Оптимизирован для подключения коммуникационных модулей МТЭК-03  БПЭК-03/Т, БПЭК-04/ТС
  • Встроенная в корректор функция передачи данных по GPRS каналу (с помощью ПТК «СОДЭК® Экстра™» через коммуникационные модули БПЭК-03/Т, БПЭК-04/ТС);
  • Унифицированная конструкция корпуса корректора позволяет устанавливать прибор на все типы механических счетчиков газа, выпускаемых ООО «ЭЛЬСТЕР Газэлектроника». Предлагаемые комплекты монтажных частей предназначены для установки на счетчики газа СГ, TRZ, RVG, BK, на трубопровод ли на стену. Вариант монтажа оговаривается в процессе формирования заказа;
  • 2 счетно-импульсных входа;
  • 2 импульсных (сигнальных) выхода;
  • Cрок работы от встроенного элемента питания более 5 лет при стандартных условиях;
  • Замена элемента питания без потери данных;
  • Температура окружающей среды −30°С до +60°С;
  • Взрывозащищенное исполнение;
  • Класс защиты IP 65;
  • Возможность подключения внешнего источника питания постоянного тока +5...9В;
  • Межповерочный интервал 5 лет.

Конструкция ТС220

Корпус корректора состоит из двух отсеков: микропроцессорного и батарейного. Клеммные колодки для подключения входных и выходных цепей расположены в батарейном отсеке. Интерфейс информативен и прост. Буквенно-цифровой дисплей и 2-х кнопочная клавиатура, а так же оптический последовательный порт передачи данных, расположены на лицевой панели прибора. Подключение к RS232/RS485 интерфейсу осуществляется по разъему, расположенному на правой боковой панели прибора. Датчик температуры входит в состав изделия и поставляется предустановленным. Срок службы автономного источника питания при номинальном режиме работы составляет 5 лет. Возможность подключения внешнего источника питания постоянного тока +5...9В.
