Диафрагменный счётчик газа ВК G 40


Задать вопрос и заказать

Диафрагменный счётчик газа ВК G 40

Описание:

Доставка в регионы: СДЭК , Энергия , Деловые Линии.

Детальное описание:

Производство: Россия, ООО «ЭЛЬСТЕР Газэлектроника» г. Арзамас

ВК G 40 Ду80 (фланцевый)ВК G 40 Ду80 (фланцевый)

 Задать вопросы и заказать можно по: Эл.почте: apribor76@mail.ru

 сот.тел. 89108900115 Андрей  Viber,WhatsApp тел/факс+7 (83147) 73655

Документация

Купить  счетчик газа   ВК G 40 Ду80 (фланцевый) цена -  РУБ С НДС (доп.СКИДКИ  ПРИ ЗАКАЗЕ) apribor76@mail.ru

Диафрагменный счётчик газа ВК-G40 входит в измерительный комплекc учета газа СГ-ТК-Д-65 на базе электронного корректора  ТС220

____________________________________________________________________________

Поверка и ремонт счетчика газа  ВК-G40

 Интервал между поверками   10 лет

ООО «ГазТеплоСтрой»   делает периодическую поверку, сервисный ремонт любой сложности счетчика газа ВК-G40  исключительно в лабораторных условиях с соблюдением всех установленных норм и правил, наши специалисты проконсультируют по техническим и ценовым вопросам.

______________________________________________________________________________

Можете заказать счетчики газа BK G других типоразмеров:

ВК-G65

ВК-G100

Назначение:

  • Счётчик ВК-G40 предназначены для коммерческого учёта количества потребляемого газа.
  • Измеряемая среда:  природный газ, пропан, бутан, инертные газы и другие неагрессивные, неоднородные по химическому составу газы.
  • Область применения:  в коммунальном, бытовом хозяйстве и на предприятиях различных отраслей промышленности и в других сферах деятельности человека, требующих учёта потребляемого газа.
  • Счётчик ВК-G40 состоит из герметичного корпуса с встроенным блоком из измерительных механизмов и отсчётного устройства. Каждый измерительный механизм состоит из камер со встроенными подвижными диафрагмами. Кривошипношатунный механизм преобразует поступательное движение диафрагм во вращательное, которое через муфту передаётся отсчётному устройству. Присоединение к трубопроводу фланцевое, с горизонтальным  подводом и отводом газа.
  • Счётчик ВК g40 построен по классической, хорошо зарекомендовавшей себя, надёжной схеме. Отличительной особенностью счётчика является наличие в конструкции каждого их входящих в измерительный блок измерительного механизма, специального золотникового распределителя шиберного типа. Небольшие по размерам золотники, тонкие перегородки распределителя газа позволяют получить высокую точность измерения и обеспечивают низкую чувствительность счётчика к загрязнениям измеряемой среды. Подвижные диафрагмы измерительных механизмов, изготовлены из высококачественного синтетического материала, позволяющего сохранять диафрагмам форму и целостность. Счётчик оснащён устройством, препятствующем обратному ходу цифровых колёс отсчётного механизма. В конструкции счётчика ВК g40 применены самые современные и высококачественные материалы и покрытия, позволяющие обеспечить весьма малую потерю давления, низкий уровень шума при работе, минимальный износ подвижных деталей, высокую коррозионную стойкость металлических деталей. Именно наличие оригинальной конструкции золотников и распределителей шиберного типа, высококачественные диафрагмы, сохраняющие свою форму в течение всего периода эксплуатации, изготовление деталей и узлов счетчика с высокой степенью точности, позволяют обеспечить стабильную работу самого прибора, низкую потерю давления и его высокую чувствительность.
  • Счётчик ВК-G40 не требует специального технического обслуживания, надёжен и предназначен для длительного срока эксплуатации.
  • Для дистанционной передачи информации к счётчику ВК-G40 может быть присоединён низкочастотный датчик импульсов (геркон) типа IN-Z61, срабатывающий от магнитной вставки, встроенной в младший разряд счётного механизма.

Диапазон рабочих расходов:

  • ВК-G40  0,4 – 65 м³/ч

Порог чувствительности:

0,02 м³/ч

Рабочее давление:

50 кПа

Максимально допустимое давление внутри корпуса:

50 кПа

Потеря давления:

менее  300 Па

Диапазон температуры рабочей среды:

от минус  25 С°  до плюс  40 С°

Диапазон температуры окружающей среды:

от минус  40 С°  до плюс  55 С°

Возможность подключения дистанционного датчика импульсов  IN-Z61

Средний срок службы: не менее 24 лет

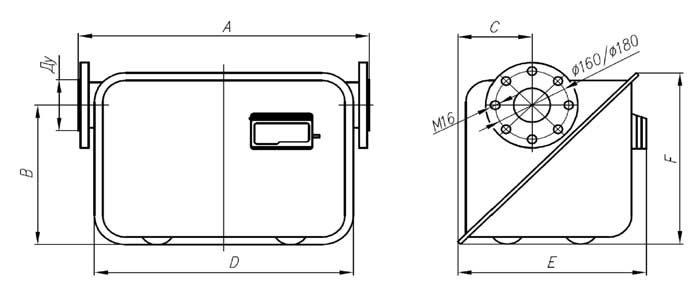

Габаритно – присоединительные размеры ВК-G40

Габаритно – присоединительные размеры ВК-G40

Диафрагменный счётчик газа ВК G 40 Ду80 (фланцевый)



Типо- размер



V, дм³



Тип присоединения



 DN

 Габаритныеразмеры, мм

Масса, кг

Направление

потока

 A

 B

 C

 D

 E

 ВК-G40

 18

 Фланцевый. стыкуется с фланцами

по ГОСТ 12815 исп.

Ду80, Ру1,0(1,6) МПа

 80

 570

327

 161

564

 392

 403

 28

 слева

направо



Задать вопросы и заказать можно по: Эл.почте: apribor76@mail.ru  сот.тел. 89108900115 Андрей  Viber,WhatsApp

тел/факс+7 (83147) 73655
