Диафрагменный счётчик газа ВК G 65

Описание:

Доставка в регионы: СДЭК , Энергия , Деловые Линии.

Детальное описание:

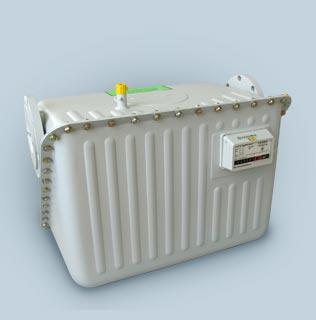

Диафрагменный счётчик газа ВК G 65 Ду80 (фланцевый)

Производство: Россия, ООО «ЭЛЬСТЕР Газэлектроника» г. Арзамас

Диафрагменный счётчик газа ВК G 65 Ду80 (фланцевый)

Задать вопросы и заказать можно по:

  Эл.почте: apribor76@mail.ru

 сот.тел. 89108900115 Андрей

Viber,  WhatsApp

 тел/факс+7 (83147) 73655

Руководства по эксплуатации

Свидетельства об утверждении

типа СИ (Россия)

Сертификаты соответствия и

разрешения на применение

Сертификаты об утверждении типа

СИ в странах СНГ

СМК ISO 9001:2015

Купить  счетчик газа   ВК G 65 Ду80 (фланцевый) цена -  РУБ С НДС (доп.СКИДКИ  ПРИ ЗАКАЗЕ) apribor76@mail.ru

Диафрагменный счётчик газа ВК-G65 входит в измерительный комплекc учета газа СГ-ТК-Д-100 на базе электронного корректора  ТС220

Поверка и ремонт счетчика газа  ВК-G65

 Интервал между поверками   10 лет

ООО «ГазТеплоСтрой»   делает периодическую поверку, сервисный ремонт любой сложности счетчика газа ВК-G65  исключительно в лабораторных условиях с соблюдением всех установленных норм и правил, наши специалисты проконсультируют по техническим и ценовым вопросам.

______________________________________________________________________________________________________________________________

Можете заказать счетчики газа других типоразмеров:

ВК-G40

ВК-G100

______________________________________________________________________________________________________________________________

Назначение:

  • Счётчик ВК 65 предназначены для коммерческого учёта количества потребляемого газа.
  • Измеряемая среда:  природный газ, пропан, бутан, инертные газы и другие неагрессивные, неоднородные по химическому составу газы.
  • Область применения: Счётчик газа ВК g65 применяется в коммунальном, бытовом хозяйстве и на предприятиях различных отраслей промышленности и в других сферах , требующих учёта потребляемого газа.
  • Счётчик ВК g65 состоит из герметичного корпуса с встроенным блоком из измерительных механизмов и отсчётного устройства. Каждый измерительный механизм состоит из камер со встроенными подвижными диафрагмами. Кривошипношатунный механизм преобразует поступательное движение диафрагм во вращательное, которое через муфту передаётся отсчётному устройству. Присоединение к трубопроводу фланцевое, с горизонтальным  подводом и отводом газа.
  • Счётчик построен по классической, хорошо зарекомендовавшей себя, надёжной схеме. Отличительной особенностью счётчика является наличие в конструкции каждого их входящих в измерительный блок измерительного механизма, специального золотникового распределителя шиберного типа. Небольшие по размерам золотники, тонкие перегородки распределителя газа позволяют получить высокую точность измерения и обеспечивают низкую чувствительность счётчика к загрязнениям измеряемой среды. Подвижные диафрагмы измерительных механизмов, изготовлены из высококачественного синтетического материала, позволяющего сохранять диафрагмам форму и целостность. Счётчик оснащён устройством, препятствующем обратному ходу цифровых колёс отсчётного механизма. В конструкции счётчика ВК g65 применены самые современные и высококачественные материалы и покрытия, позволяющие обеспечить весьма малую потерю давления, низкий уровень шума при работе, минимальный износ подвижных деталей, высокую коррозионную стойкость металлических деталей. Именно наличие оригинальной конструкции золотников и распределителей шиберного типа, высококачественные диафрагмы, сохраняющие свою форму в течение всего периода эксплуатации, изготовление деталей и узлов счетчика с высокой степенью точности, позволяют обеспечить стабильную работу самого прибора, низкую потерю давления и его высокую чувствительность.
  • Счётчик  ВК g65 не требует специального технического обслуживания, надёжен и предназначен для длительного срока эксплуатации.
  • Для дистанционной передачи информации к счётчику может быть присоединён низкочастотный датчик импульсов (геркон) типа IN-Z61, срабатывающий от магнитной вставки, встроенной в младший разряд счётного механизма.

Диапазон рабочих расходов:

  • ВК-G65  0,65 – 100 м³/ч

Порог чувствительности:

0,02 м³/ч

Рабочее давление:

50 кПа

Максимально допустимое давление внутри корпуса:

50 кПа

Потеря давления:

менее  300 Па

Диапазон температуры рабочей среды:

от минус  25 С°  до плюс  40 С°

Диапазон температуры окружающей среды:

от минус  40 С°  до плюс  55 С°

Возможность подключения дистанционного датчика импульсов  IN-Z61

Межповерочный интервал:

10  лет

Средний срок службы: не менее 24 лет

Габаритно – присоединительные размеры:

 ВК-G65

Типо- размер



V, дм³



Тип присоединения



 DN

 Габаритные размеры, мм

Масса, кг

Направление потока

 A

 B

 C

 D

 E

 ВК-G65

 24

 Фланцевый. стыкуется с фланцами по ГОСТ 12815 исп.

Ду80, Ру1,0(1,6) МПа

 80

 680

327

 161

564

 392

 403

 29

 слева направо
