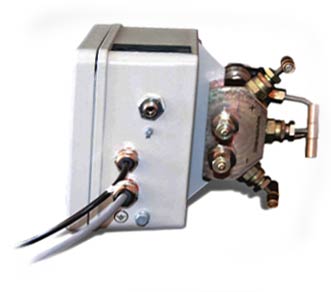

Преобразователь перепада давления (ППД) с цифровым выходом для корректоров ЕК 270, ЕК280, ЕК290

Преобразователь перепада давления (ППД) с цифровым выходом для корректоров ЕК 270, ЕК280, ЕК290


Задать вопрос и заказать

Преобразователь перепада давления (ППД) с цифровым выходом для корректоров ЕК 270, ЕК280, ЕК290

Описание:

Доставка в регионы: СДЭК , Энергия , Деловые Линии.

Детальное описание:

Производитель: РОССИЯ г.Арзамас ООО «ЭЛЬСТЕР Газэлектроника»

Преобразователь перепада давления (ППД) с цифровым выходом для корректоров  ЕК 270, ЕК280, ЕК290

Преобразователь перепада давления (ППД) с цифровым выходом для корректоров  ЕК 270, ЕК280, ЕК290

Назначение

Преобразователь перепада давления с цифровым выходом предназначен для измерения перепада давления на счетчиках газа турбинного и ротационного типа в составе электронного корректора объема газа ЕК270 и потоковых корректоров ЕК280/ЕК290. Выбор и установка преобразователя перепада давления производятся при поставке корректоров серии ЕК (или комплекса СГ-ЭК), или возможно дооснащение корректоров серии ЕК (комплекса СГ-ЭК) преобразователем перепада давления в процессе эксплуатации.

Состав

Преобразователь перепада давления поставляется с вентильным блоком и комплектом монтажных частей. Специально разработанный вентильный блок обеспечивает надежную работу преобразователя перепада давления и позволяет проводить корректный пуск, остановку узла измерения перепада давления и контроль «нуля» в процессе эксплуатации.

Преобразователь перепада давления может быть установлен на задней стороне корректора серии ЕК или может быть вынесен для раздельного монтажа на стене. Отбор давления для преобразователя перепада давления может быть произведен на корпусе ротационного счетчика газа (если это предусмотрено конструкцией счетчика) или на прямых участках трубопровода (КПУ СГ-ЭК) до и после турбинного счетчика газа.

Отличительные особенности

Отличительная особенность данного решения является совмещение в одном приборе (корректоре объема газа серии ЕК) измерения стандартного объема газа и перепада давления газа, а также хранение измеренных значений в одном архиве.

Отображение перепада давления на счетчике газа производиться на дисплее корректора ЕК.

Для каждого типа и типоразмера счетчика газа, с учетом конкретных условий эксплуатации, подбираются преобразователи с соответствующим верхним пределом измерения.

В процессе производства, каждый корректор серии ЕК, начиная с версии ПО 1.50, проходит проверку цифрового входа для подключения преобразователя перепада давления с цифровым выходом, что в дальнейшем позволяет провести дооснащение узла учета газа узлом измерения перепада давления.

Каждый преобразователь перепада давления в сборе с комплектом монтажных частей проходит отдельно проверку на герметичность и поверку.

Использование преобразователя перепада давления с цифровым выходным сигналом, в отличие от преобразователя перепада давления с аналоговым выходным сигналом, позволяет вынести корректор ЕК на расстояние до 10 м. от счетчика газа. При этом непосредственно преобразователь перепада давления устанавливается рядом со счетчиком газа.

Электронные корректоры серии ЕК могут быть дооснащены преобразователем перепада давления с цифровым выходным сигналом, в отличие от преобразователя перепада давления с аналоговым выходным сигналом, непосредственно на месте установки или в сервисном центре. Работы по дооснащению производятся региональным сервисным центром ООО «ЭЛЬСТЕР Газэлектроника».

Расчет верхнего предела измерения (ВПИ) преобразователя перепада давления для комплексов СГ-ЭК:

Расчет ВПИ преобразователя перепада давления производиться по  «Методика подбора средств измерения перепада давления на ротационных RVG и RABO, турбинных TRZ счетчиках и комплексах учета газа СГ-ЭК-Вз», ЛГТИ.407221.007Д2. При расчете учитывается возможность использования прибора при конкретных рабочих значениях расхода и давления газа с учетом расширенной неопределенности измерения перепада давления.

Таблицы с рекомендованными значениями ВПИ преобразователя перепада давления для комплексов СГ-ЭК приведены в «Руководство по эксплуатации. Комплексы для измерения количества газа СГ-ЭК», ЛГТИ.407321.001 РЭ.
